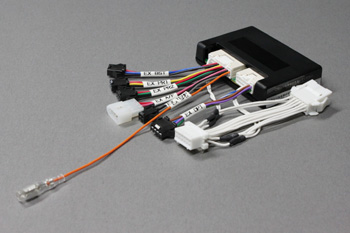

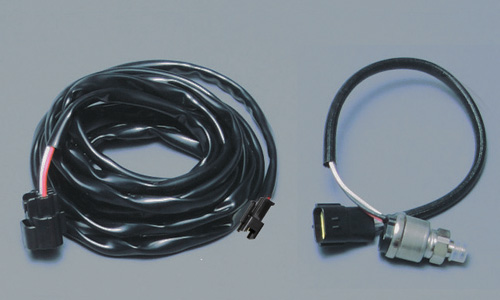

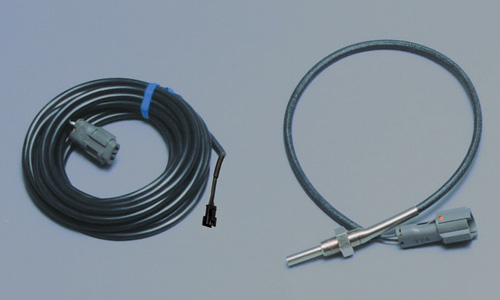

Touch-B.R.A.I.N. - タッチブレイン SENSOR JUNCTION BOX 接続（外部センサー入力）機能 ● オプションパーツ「SENSOR JUNCTION BOX (センサージャンクションボックス)」を追加する事で、 　　BOOST・TEMP・PRESS1・PRESS2・A/Fの各種センサーが接続可能(センサーは別売です)。 　　BRAINのOBD通信では表示できない項目でも、追加センサーを接続することで表示可能になります。 ● 車速信号線を接続することでOBD通信では表示できない領域の速度表示や、擬似信号タイプの 　 スピードリミッターカット装置を利用している場合でも、正確な車速表示が可能になります。 ● 本体部はコンパクト設計(76×54×17mm)のため取り付け場所に困りません。 ● 拡張ポートとして、RS-232Cシリアル通信ポートも搭載。将来的な拡張性にも対応可能予定です。 ※SENSOR JUNCTION BOXの利用には、本体のバージョンアップ(Ver.1.20以上)が必要です。   SENSOR JUNCTION BOX   商品名 (Product Name) 本体価格 (MSRP) コードNo. (Code No.) SENSOR JUNCTION BOX ￥18,000 15165 ※SENSOR JUNCTION BOXの利用には、本体のバージョンアップ(Ver.1.20以上)が必要です。   入力可能センサー 入力ポート .表示項目 (初期値 ※5) 表示単位 (初期値 ※5) TEMP SENSOR SET TS-01 EX TEMP EX TMP ℃ PRESS SENSOR SET PS-01 EX PR1 EX PR1 hkPa PRESS SENSOR SET PS-01 EX PR2 EX PR2 hkPa A/F BOX III ※1 EX A/F EX A/F - BOOST SENSOR SET BS-01 EX BST EX BST hkPa 車速信号 ※2 EX SPD SPEED ※3 km/h - EX OPT ※4 - -   ※1 A/F BOX IIIは生産終了いたしました。 ※2 車速信号は、車両側の車速信号線に直接結線してください。対応パルスは2/4/8/16です。 ※3 外部入力用の項目はありませんので、OBD通信かJUNCTION BOXどちらを利用するかを切り替えていただく必要があります。 ※4 将来的な拡張ポートです。対応センサーは開発中です。 ※5 表示名、単位、入力範囲、表示範囲は変更可能です。   商品名 (Product Name) 備考 (Remarks) 本体価格 (MSRP) コードNo. (Code No.) BOOST SENSOR SET BS-01 ブースト圧・バキューム圧センサー ￥6,000 19240 TEMP SENSOR SET TS-01 温度センサー ￥6,000 19239 PRESS SENSOR SET PS-01 圧力センサー ￥14,000 19238   Touch-B.R.A.I.N. オプションパーツ一覧 NISSAN NON OBD ハーネス 旧日産車(コンサルトコネクター採用車)と、Touch-B.R.A.I.N.を接続するためのハーネス。 ※NON OBDハーネスが必要な車両は、車種別適合表をご覧ください。 ※NON OBDハーネスを使用する場合は、本体に付属のOBDハーネスは使用しません。 ※画像は実際の製品とは異なります。 商品名 (Product Name) 本体価格 (MSRP) コードNo. (Code No.) NISSAN NON OBD ハーネス ￥2,500 15171   DATA LOGGING SOFT Touch-B.R.A.I.N.で取得したログデータを、USBやmicroSD、もしくはPC LINK CABLEを通して PC上に保存し、データを解析するソフトウエア。Windows専用。詳細はこちら。 ※商品を購入・カスタマー登録をしていただいた方に限り、本ソフトは無料ダウンロードが可能です。   PC LINK CABLE DATA LOGGING SOFTがインストールされたPCと 、Touch-B.R.A.I.N.を接続するためのハーネス。 PC上でのリアルタイムロギングの他、本体保存のログデータ移行も可能です。 詳細は、商品名をクリックしてください。 商品名 (Product Name) 本体価格 (MSRP) コードNo. (Code No.) PC LINK CABLE ￥18,000 15163   SENSOR JUNCTION BOX OBD通信で取得できない情報などを外部入力として利用できるようになる中継ボックス。 ブースト・温度・圧力などの各種センサーに対応(センサーは別途必要)。 商品名 (Product Name) 本体価格 (MSRP) コードNo. (Code No.) SENSOR JUNCTION BOX ￥18,000 15165   BOOST SENSOR SET BS-01 SENSOR JUNCTION BOXにブースト・バキューム圧を入力するためのセンサーセット。 商品名 (Product Name) 本体価格 (MSRP) コードNo. (Code No.) BOOST SENSOR SET BS-01 ￥6,000 19240   TEMP SENSOR SET TS-01 SENSOR JUNCTION BOXに温度を入力するためのセンサーセット。水温・油温などに対応。 商品名 (Product Name) 本体価格 (MSRP) コードNo. (Code No.) TEMP SENSOR SET TS-01 ￥6,000 19239   PRESS SENSOR SET PS-01 SENSOR JUNCTION BOXに圧力を入力するためのセンサーセット。油圧・燃圧などに対応。 商品名 (Product Name) 本体価格 (MSRP) コードNo. (Code No.) PRESS SENSOR SET PS-01 ￥14,000 19238 ※本体及びオプションパーツにつきましては、改良のため仕様・名称などは予告なく変更する場合がございます。 【↑上へ戻る】
