※本製品は、他のOBDコネクター利用製品( R-VIT i-Color FLASH / FLD METER )との同時利用はできません。

※本製品はノーマルECU車両を前提として製作されております。
社外ECUやサブコン、ECU書き換えによるチューニング(弊社B-EMU含む)を施された車両の場合、
製品が正常に動作しない場合があります。 86/BRZ用B-EMUについては正常動作確認済みです。

商品のQ&Aはこちらをご覧ください。

Specification
商品名: Touch-B.R.A.I.N. -タッチブレイン-
本体価格: 48,000円
コードNo.:. 15158
JANコード: 4959094151586
サイズ: 幅 133mm × 高さ 74mm × 奥行き 15mm
液晶画面: タッチパネル搭載 3.5inch TFT液晶
表示項目: 最大50種類 (8項目まで同時表示可能)
表示スタイル: 56種類 (縦・横切り替え時含む)
外部接続機能: USB、microSDカードによりPCと連携
付属品: ユニバーサルモニターホルダー

 ● 製品特徴

 ・3.5インチTFT液晶、タッチパネル機能搭載。
  故障診断コネクターへカプラーオンで、最大約50項目のあらゆる車両情報をモニタリング&ロギング可能。

 ・Version 1.30以上のソフトウエアでは、「TOYOTA HYBRID」専用通信に対応。
  通常では見ることができない、ハイブリッド車特有のデータを表示することが可能になります。詳細はこちらをご覧ください。

 ・多彩なグラフィックを実現。視認性を重視した「Racing」、近未来的なデザインを取り込んだ「3D」、
  さらにエコ運転を支援する「Eco」など56通りの豊富な表示方法。

 ・マルチアングルディスプレイを採用し、左・縦・右向きの画面切り替えに対応。さらに専用ホルダーを標準装備で多彩な取り付けを実現。

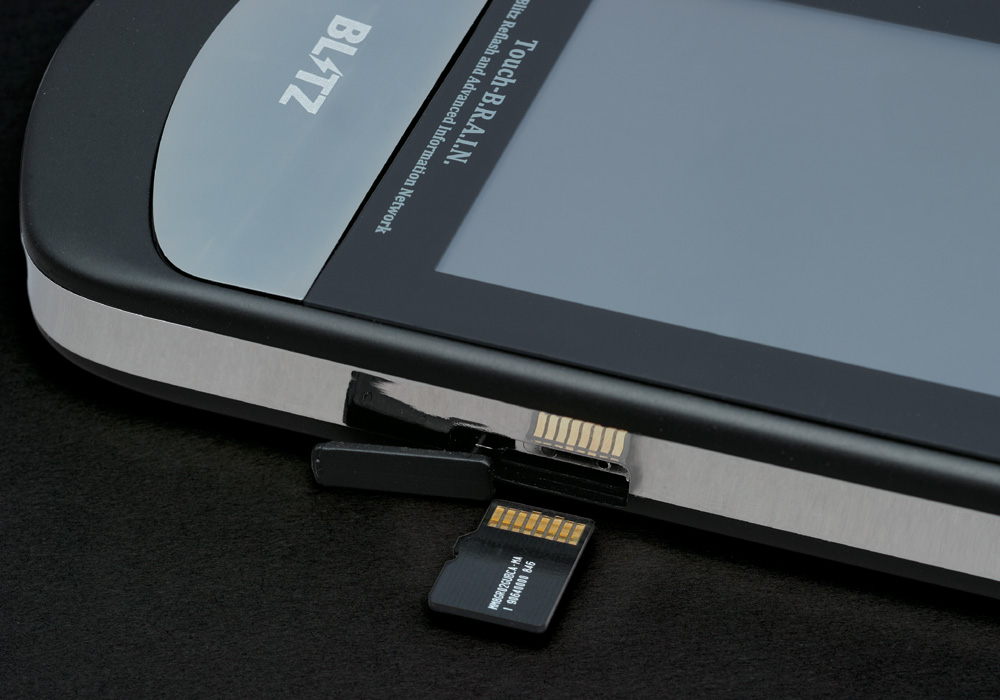

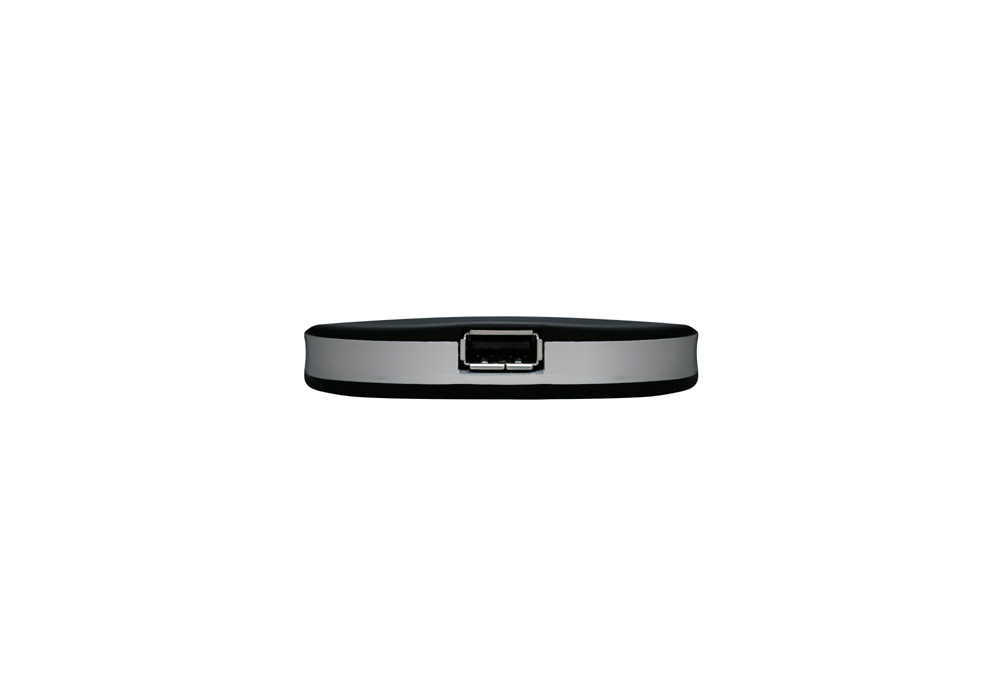

 ・PCとのデータ連携・ソフトウエア更新を可能にする、microSDカードスロットとUSBポートを搭載。

 ● オプション機能

 ・走行データをロギングし、USBメモリ・microSDカードと「DATA LOGGING SOFT」を使用することで、
  ロギングデータをPC上で確認できるデータロガー機能を搭載。
  また別売の「PC LINK CABLE」を使用すればPCへのリアルタイムロギングも可能。

 ・Webサイトより最新ソフトウエアをダウンロードし、オーナー自身でバージョンアップ対応することが可能。

 ・「SENOSOR JUNCTION BOX」を接続し、各センサーを追加接続することで外部入力のデータ表示が可能。
  センサーは、ブースト(インマニ)圧1系統、温度(水温/油温)1系統、圧力(油圧/燃圧)2系統、A/F(A/F BOX)1系統を入力可能。

 ・別売で旧NISSAN故障診断コネクター(コンサルト)用の、「NISSAN NON OBD ハーネス」を設定。旧日産車にも対応。

Touch-B.R.A.I.N.の魅力を紹介する、5つのキーワードはこちら…

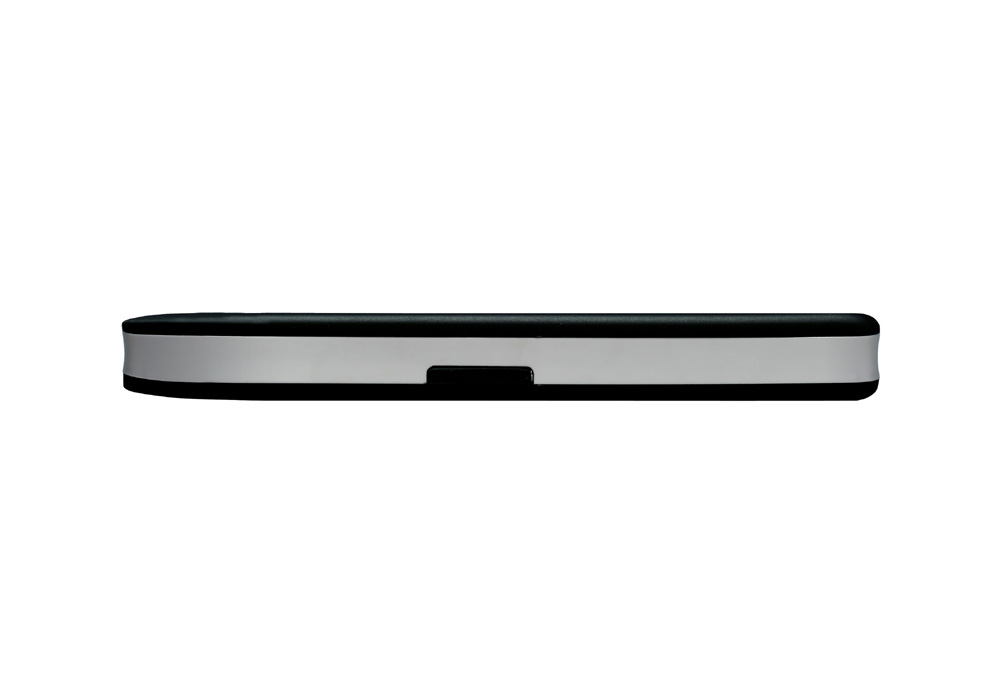

 ● 製品画像 (クリックで拡大します)


 ● 表示項目一覧

■通常表示項目
エンジン回転数 車両速度 点火時期 スロットル電圧 スロットル開度
水温 吸気温度 エアフロ電圧 エアフロ% エアフロ電圧2
エアフロ% 2 インマニ圧 ブースト圧 エアフロ Hz 吸入空気量
吸入空気% インジェクター
噴射時間
インジェクター
噴射量
インジェクター
噴射時間 2
インジェクター
噴射量 2
ギア位置 パワー 走行距離 瞬間燃費 平均燃費
積算燃費 区間燃費 消費燃料 燃料代金 A/F制御状況
A/F制御状況 2 純正A/F
センサー値
純正A/F
センサー値 2
A/F補正値 A/F補正値 2
A/F補正値 R A/F学習値 A/F学習値 2 O2電圧 O2電圧 2
O2電圧 R バッテリー電圧 純正ソレノイド
作動状況
純正ソレノイド
作動状況 2
ATF油温
外気温度 排気温度電圧 4WD比率 燃料圧力 燃料温度
※表示可能な項目は、車種により異なります。詳細は、車種別適合表をご覧ください。

■TOYOTA HYBRID 専用表示項目(要 Version1.30以上。上記の通常表示項目も表示可能)
全電池容量 電池電流 昇圧前電圧 昇圧後電圧 電池電圧
電池ブロック電圧
0〜13
電池温度
0〜2
モータートルク モーター回転数 エアコン消費電力
モーターパワー エンジンパワー エンジントルク
※表示可能な項目は、車種により異なります。詳細は、車種別適合表をご覧ください。

 ● オプション品一覧 (詳細は品名をクリックしてご覧ください)

商品名
(Product Name)
本体価格
(MSRP)
コードNo.
(Code No.)
備考
(Remarks)
NISSAN NON OBD ハーネス ¥2,500 15171 旧日産車(コンサルトコネクター採用車)と
Touch-B.R.A.I.N.を接続するためのハーネス。

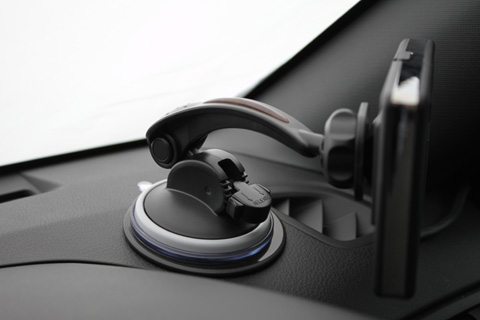

ユニバーサルモニターホルダー ¥3,000 15162 吸盤式で色々な角度やマウントに対応するホルダー。
※本体には1セット付属しております。
  補修品としてご利用ください。
PC LINK CABLE ¥18,000 15163 PCとTouch-B.R.A.I.N.を接続し、
リアルタイムロギングを可能にするケーブル。
SENSOR JUNCTION BOX ¥18,000 15165 各種別売のセンサーとTouch-B.R.A.I.N.を
接続するための中継器。
BOOST SENSOR SET BS-01 ¥6,000 19240 JUNCTION BOXにブースト圧・バキューム圧を
入力するためのセンサーセット。
TEMP SENSOR SET TS-01 ¥6,000 19239 JUNCTION BOXに温度(例:水温、油温)を
入力するためのセンサーセット。
PRESS SENSOR SET PS-01 ¥14,000 19238 JUNCTION BOXに圧力(例:油圧、燃圧)を
入力するためのセンサーセット。

※本体及びオプションパーツにつきましては、改良のため仕様・名称などは予告なく変更する場合がございます。
